I probe di debug J-Link sono la scelta più popolare per ottimizzare l’esperienza di debug e programmazione flash. Offrono caricamenti flash da record, velocità di download in RAM fino a 4 MB/s e la possibilità di impostare un numero illimitato di breakpoint nella memoria flash dei microcontrollori (MCU).

J-Link supporta inoltre un’ampia gamma di CPU e architetture: dal singolo 8051 ai Cortex-M, fino ai core di fascia alta come Cortex-A (a 32 e 64 bit).

J-Link supporta l’interfacciamento diretto con le memorie flash SPI, senza necessità di una CPU intermedia (comunicando direttamente tramite protocollo SPI). J-Link è inoltre supportato da tutti i principali IDE, inclusi SEGGER Embedded Studio e Visual Studio Code.

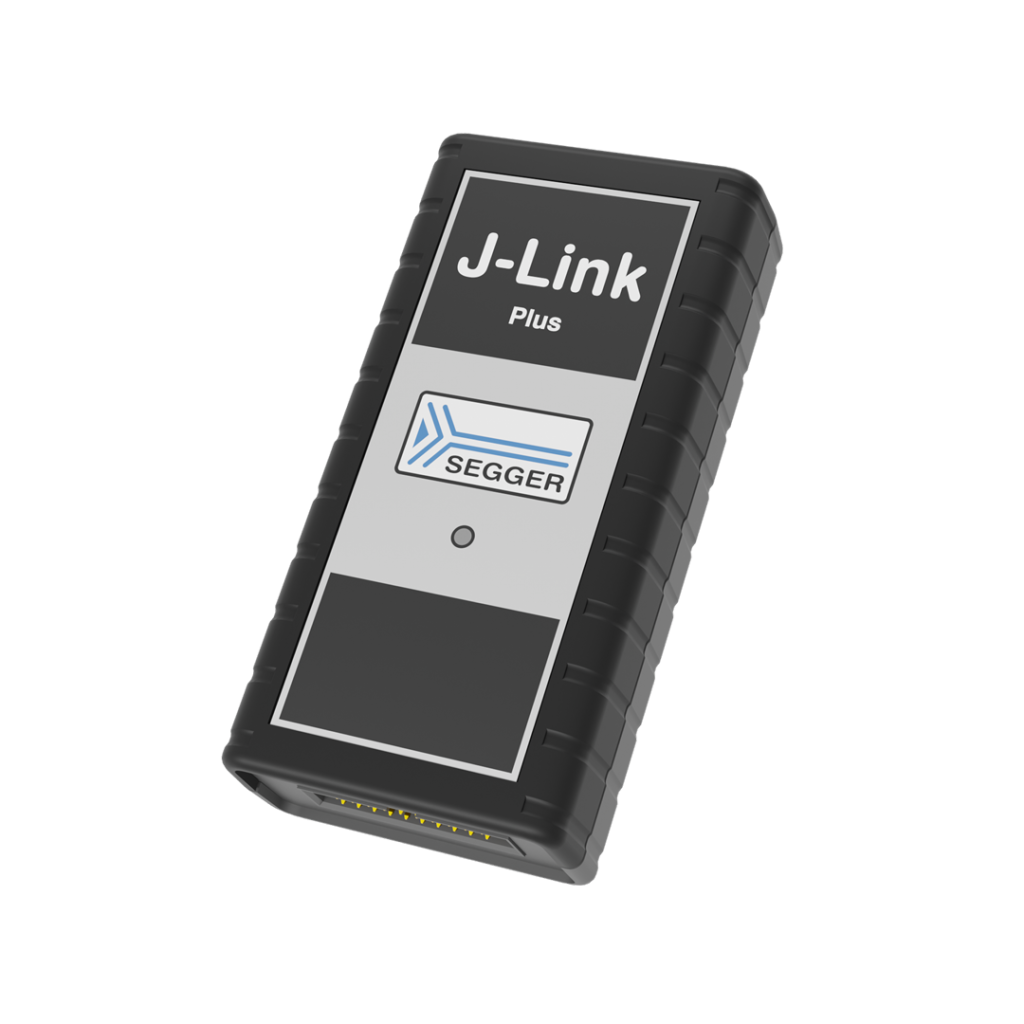

J-Link modello Plus Classic

Caratteristiche principali



    • Velocità di download elevate: J-Link Pro offre velocità fino a 4 MB/s, garantendo uno sviluppo fluido e tempi di attesa minimi.

    • Real Time Transfer (RTT): Fornisce un percorso semplificato per il passaggio di informazioni mentre l’applicazione è in esecuzione, permettendo di monitorare i cambiamenti operativi in tempo reale.

    • Ampio supporto CPU e IDE: Compatibile con una vasta gamma di microcontrollori e ambienti di sviluppo integrati, permettendo di utilizzare l’hardware scelto con l’IDE preferito.

Modelli J-Link

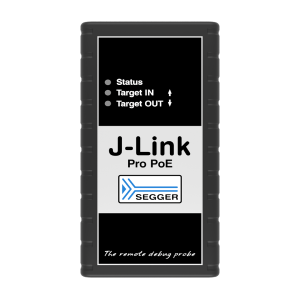

    • J-Link Pro PoE: Il probe di fascia alta specializzato per le “test farm”. Può essere alimentato tramite Ethernet (PoE) e fornisce alimentazione al target tramite l’interfaccia di debug o un connettore USB A.

    • J-Link Pro: Il probe di debug universale, versatile, con interfacce USB ed Ethernet.

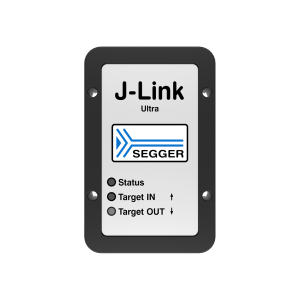

    • J-Link Ultra+: La sonda ultra-veloce per JTAG/SWD, compatibile al 100% con J-Link PLUS ma con prestazioni superiori.

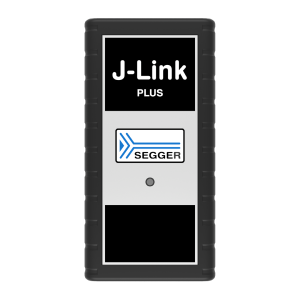

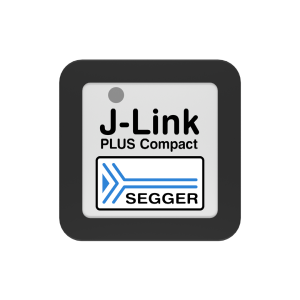

    • J-Link PLUS: Disponibile in formato Classic o Compact, basato su CPU RISC a 32 bit per comunicazioni ad alta velocità.

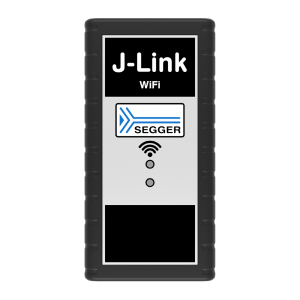

    • J-Link WiFi: Probe con interfaccia WLAN/WiFi per il debug senza fili (fino a 15 MHz).

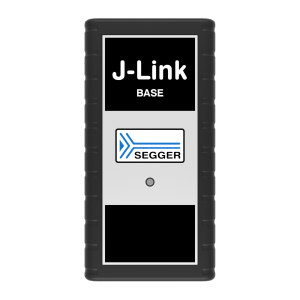

    • J-Link BASE: La versione base della famiglia di probe leader di mercato.

    • J-Link OB (On-board): Sonda integrata direttamente sulle schede di valutazione per renderle kit completi “pronti all’uso”.

    • J-Link EDU Mini: Versione in formato ridotto progettata e riservata per scopi educativi, studenti e hobbisti.

Porta COM virtuale integrata

I modelli Pro, Ultra, WiFi, PLUS, BASE e OB includono la funzionalità di porta COM virtuale (VCOM). Oltre alle normali funzioni di debug, il J-Link appare come una porta COM nel gestore dispositivi del sistema operativo. Questo elimina la necessità di adattatori USB-UART separati per la diagnostica e il logging, poiché il J-Link gestisce entrambi i compiti contemporaneamente.

Nota: La funzione VCOM non è disponibile per il modello EDU Mini o quando si utilizza l’interfaccia JTAG tradizionale a 4 fili (poiché il pin 5 è necessario per il TDI).

Software incluso

Il pacchetto software J-Link include strumenti multi-piattaforma (Windows, Linux, macOS) che estendono le capacità del dispositivo:



    • Ozone: Il debugger avanzato che sfrutta al massimo le prestazioni di J-Link.

    • SystemView: Strumento di registrazione e visualizzazione in tempo reale per analizzare il comportamento runtime reale dell’applicazione.

    • Embedded Studio: Soluzione completa “all-in-one” per la gestione, compilazione e distribuzione di applicazioni embedded.

Ecosistema e Compatibilità

J-Link si integra perfettamente con strumenti di terze parti:



    • Supporto GDB: Include il J-Link GDB Server per l’integrazione con toolchain GNU.

    • Supporto LLDB: Compatibile con i flussi di lavoro basati su Clang/LLDB.

    • OpenOCD: Può essere utilizzato con OpenOCD, sebbene l’uso di software di terze parti possa limitare alcune funzioni avanzate come i breakpoint flash illimitati e la massima velocità di download.

Tabella Comparativa (Sintesi)

Caratteristica J-Link Pro / Ultra J-Link PLUS / BASE J-Link EDU Mini
Velocità Download RAM 4.0 MB/s 1.0 MB/s 200 KB/s
Velocità Interfaccia Target 50 MHz 15 MHz 4 MHz
Alimentazione USB / Ethernet USB USB
VCOM Sì (fino a 10 MBd) Sì (115200 Bd) No
Breakpoint Flash illimitati Sì Sì Sì
